Зубчатые муфты — это важный элемент механических передач, предназначенный для соединения валов и передачи крутящего момента при наличии осевых, радиальных или угловых смещений. Они широко применяются в тяжелом машиностроении, металлургии, горнодобывающей промышленности, на энергетических установках и в других отраслях, где требуется надежная передача мощности между вращающимися механизмами.
Назначение зубчатой муфты
Основная функция зубчатой муфты — соединение двух соосных или незначительно несоосных валов с передачей крутящего момента. При этом она компенсирует незначительные отклонения в соосности за счёт подвижности зубьев. Это особенно важно в условиях, когда невозможна идеально точная установка механизмов.

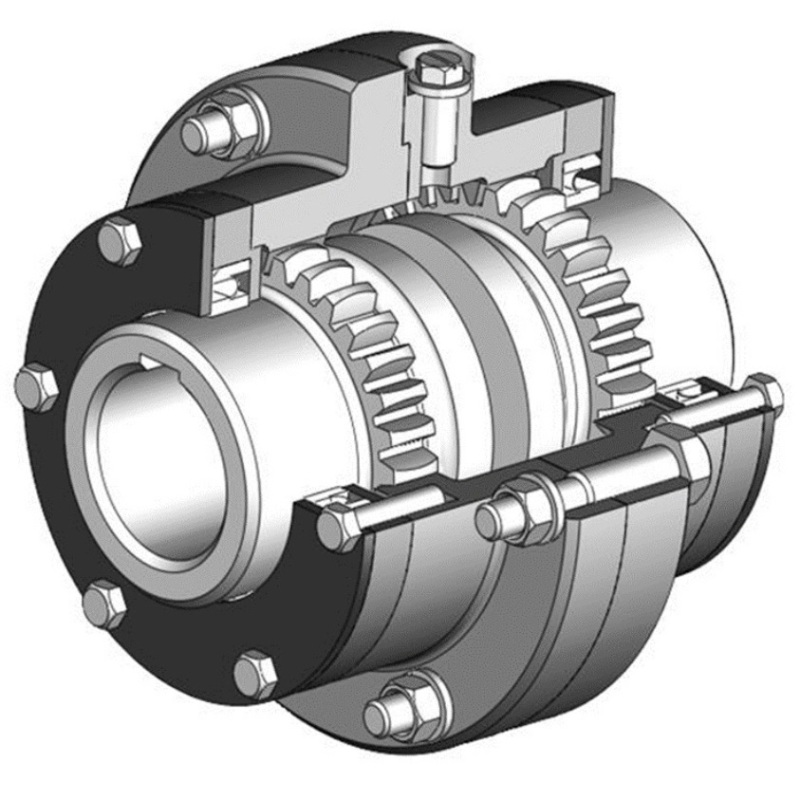

Устройство зубчатой муфты
Зубчатая муфта состоит из двух основных частей:
- Полумуфты (внутренние шестерни), надеваемые на соединяемые валы.
- Обойм (втулок) с внутренними зубьями, которые соединяются с зубьями полумуфт по принципу зацепления.
Зубья полумуфт имеют сферическую форму, что обеспечивает подвижность и возможность компенсации несоосности (обычно до 1° угла перекоса, до 1–2 мм радиального и осевого смещения). Зубчатые муфты работают в паре с уплотнительными кольцами и заполняются смазкой для уменьшения износа и трения.
Основные преимущества зубчатых муфт
- Высокая передаваемая мощность — благодаря зацеплению большого количества зубьев.
- Компактность при высокой нагрузочной способности.
- Компенсация смещений валов — за счёт формы зубьев и конструкции обоймы.
- Долговечность — при правильной эксплуатации и смазке срок службы может составлять десятки лет.
- Надёжность — устойчивы к вибрациям, ударным нагрузкам и работе в тяжёлых условиях.
Недостатки
- Требуют регулярного контроля и замены смазки.
- Чувствительны к загрязнениям и перегреву — при нарушении условий эксплуатации может произойти ускоренный износ.
- Более сложны в обслуживании по сравнению с простыми жесткими или фланцевыми муфтами.
Виды зубчатых муфт
Существует несколько разновидностей в зависимости от условий эксплуатации:
- Муфты с наружным и внутренним зубчатым зацеплением — классическая конструкция.
- Муфты с подвижными зубьями (карданного типа) — для компенсации больших угловых смещений.
- Сухие и смазываемые муфты — выбор зависит от типа оборудования и условий работы.
Области применения
Зубчатые муфты находят применение в самых разных областях:
- Редукторы и приводы тяжёлых машин.
- Металлургические прокатные станы.
- Электродвигатели и насосы.
- Горно-шахтное оборудование.
- Турбины и генераторы в энергетике.
Зубчатые муфты — это проверенное временем и надёжное решение для передачи крутящего момента в тяжёлых условиях эксплуатации. Благодаря своей способности компенсировать смещения валов и высокой прочности они остаются незаменимыми в промышленности, где требуется устойчивость, мощность и долговечность. При правильной установке и регулярном обслуживании такие муфты обеспечивают бесперебойную работу оборудования в течение длительного времени.
